RADAN | Designer是CAM的理想CAD解决方案。从电气设计到模型修复再到逆向工程，RADAN | Designer是将复杂模型用于制造的终端制造CAD解决方案。
功能一览
• 简单易学、直观的用户界面
• 直接建模CAD环境
• 组合表面、实体和网格建模环境
• 无缝链接到我们的CAM平台
• 使用自动区域创建绘制草图
• 强大的第三方CAD模型表面修复
• CAD导入格式的详细列表
• 专用逆向工程套件(从2021.0开始)

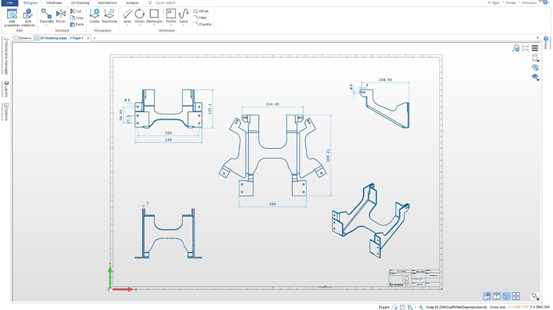

• 强大的2D绘图环境
• 钣金行业的专业功能

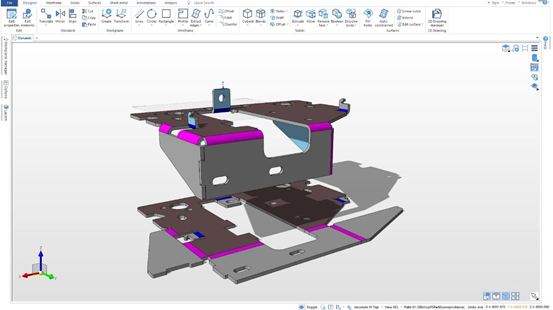

展开修复
几个强大的钣金功能可用于修复展开零件。RADAN | Designer具有修正厚度、改变弯曲半径以及改变法兰角度和长度的功能。

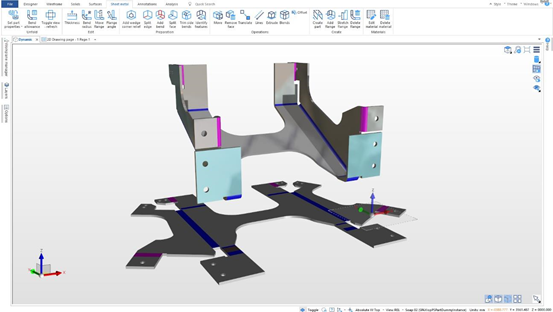

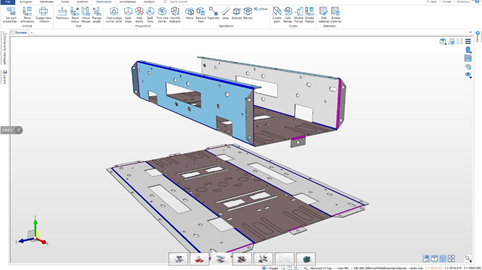

展 开

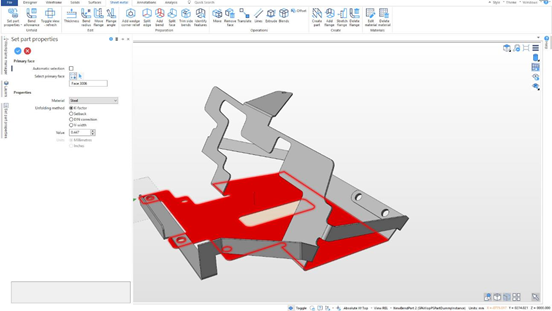

展开钣金零件再简单不过了。RADAN | Designer提供了一个灵活的素材库和几种计算方法来创建正确的展开形状。可用的展开方法包括使用90度缩进、k系数、DIN校正或仅使用将用于弯曲零件的模具的V宽度。
展开参数(如弯曲余量)可以独立于几何形状进行控制，从而实现基于生产中使用的实际弯曲机和工具的精确开发。
这导致：
• 更精确的扁平配胚料
• 更精确的展开
• 最终得到更高质量的产品
广泛的CAD格式
RADAN | Designer从各种交换格式导入数据，包括Parasolid、IGES、STEP、ACIS、DXF、DWG、STL和VDA文件，以及从以下CAD系统导入本地数据:
• Catia V4 & V5
• Pro/ENGINEER & PTC Creo
• Autodest Inventor
• 西门子NX
• SOLIDWORKS
• Solid Edge
支持2D数据
RADAN | Designer支持导入DXF和DWG文件，允许用户通过简单地重用从原始数据导入的配置文件，将现有的2D数据转换为3D模型。导入的数据会自动创建草图截面轮廓区域，使从2D到三维的转换比以往任何时候都更容易。
直接建模
直接建模将用户从传统建模系统的约束中解放出来。直接建模允许用户推、拉和拖动几何图形来获得他们想要的形状，而不是修改一长串参数来进行设计改变。这些变化可以是完全自由的，也可以由数值增量和从现有几何图形中获取的测量值来驱动。
不再需要了解原始模型是如何构建的，设计变更也不再局限于原始的创建方法。无论是创建一个新组件，还是修改以EDGECAM | RADAN | Designer支持的各种CAD格式创建的现有设计，直接建模都为用户提供了完全的构建自由。
大量的翻译器确保用户可以处理几乎任何供应商的数据。可以轻松处理非常大的文件，处理复杂设计的公司将受益于客户CAD数据操作的简单性。
模型设计验证可加工性

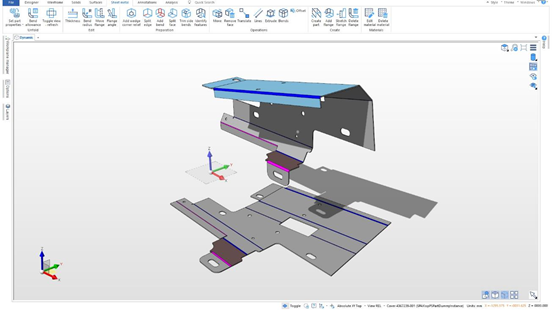

可以使用强大而直观的工作流程，通过添加折弯、打开闭合边、分割面和创建拐角间隙来修改钣金零件。而从可以灵活的在折弯模拟界面验证设计的可加工性。
